La gamme ㅤFIXOLITEㅤ
La gamme Hi Fixolite répond aux normes les plus strictes en matière d’ITE (Isolation Thermique par l’Extérieur) avec une résistance thermique R allant jusque 11. Le bloc est conforme à la norme RE2020 et aux maisons passives et BEPOS.
Nomenclature
Les blocs Hi sont référencés par leur épaisseur selon la nomenclature suivante :
10 Blocs
La gamme Hi se compose de 10 blocs différents (tous basé sur le bloc B-CL25/17) faisant varier l’épaisseur de l’isolant polystyrène de 17 cm à 34 cm :
- 5 blocs avec un voile béton de 12 cm d’épaisseur
- 5 blocs avec un voile de 14 cm
Pièces d’angle
Pour chacune des 5 largeurs, il existe des pièces d’angle adaptées (angle gauche ou droite – vu de l’extérieur comme sur le schéma ci-dessous). Ces pièces sont des blocs de polystyrène rainurés avec tenons et mortaises :
- B-HI35.AG et B-HI35.AD : 10 cm de large
- B-HI38.AG et B-HI38.AD : 12.5 cm de large
- B-HI40.AG et B-HI40.AD : 15 cm de large
- B-HI45.AG et B-HI45.AD : 20 cm de large
- B-HI50.AG et B-HI50.AD : 25 cm de large
Références
Aide: Appuyez ou cliquez sur les images pour les agrandir.
| Epaisseur du bloc | Voile béton 12 cm = 95 L/m² | Voile béton 14 cm = 110 L/m² |
|---|---|---|
| 35 cm | B-HI35/12+19 UC : 0.18 R : 5.56 | B-HI35/14+17 UC : 0.19 R : 5.26 |
| 37.5 cm | B-HI38/12+22 UC : 0.15 R : 6.67 | B-HI38/14+20 UC : 0.16 R : 6.25 |
| 40 cm | B-HI40/12+24 UC : 0.14 R : 7.14 | B-HI40/14+22 UC : 0.15 R : 6.67 |

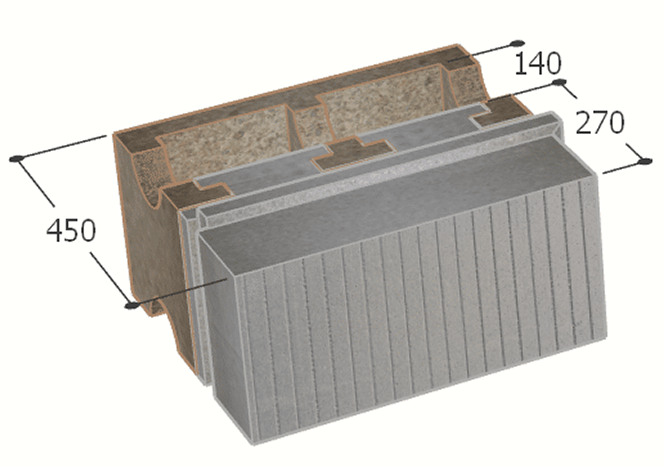

| 45 cm | B-HI45/12+29 UC : 0.11 R : 9.09 | B-HI45/14+27 UC : 0.12 R : 8.33 |
| 50 cm | B-HI50/12+34 UC : 0.09 R : 11.11 | B-HI50/14+32 UC : 0.10 R : 10.00 |
Caractéristiques techniques
| Performance thermique | R de 5,26 à 11,11 m².K/W U de 0,19 à 0,09 W/m².K (calcul du bloc sans béton et sans enduit ou parement) |
| Isolation thermique | Lambda bois-ciment : 1,104 W/m².K Lambda polystyrène graphité : 0,031 W/m².K |
| Absorption phonique | > 90 % entre 100 et 5000 Hz |
| Isolation acoustique | -50 dB – mur enduit de 20 cm avec 12 cm de voile béton -56 dB – mur enduit de 25 cm avec 16 cm de voile béton |
| Résistance à la flexion | ~ 200 DaN (paroi non remplie de béton) |
| Résistance au feu | > 6 heures selon la norme ISO 834 |
| Classement au feu | Ininflammable, classé M1 |
| Imputrescible | Oui |
Dimensions
| Largeur | 50 cm |
| Hauteur | 25 cm |
| Profondeur | de 35 à 50 cm |
| Voile béton | 12 ou 14 cm (ou plus sur demande) |
| Polystyrène | de 17 à 34 cm |
Mise en oeuvre
Découpe d’un bloc
Découper le tenon central à la largeur souhaitée (ici 12 cm) et rassembler les deux parties pour obtenir un bloc de 38 cm.
Ce procédé conserve tenons et mortaises pour un maintien optimal. Cette découpe est réalisée sur chantier.

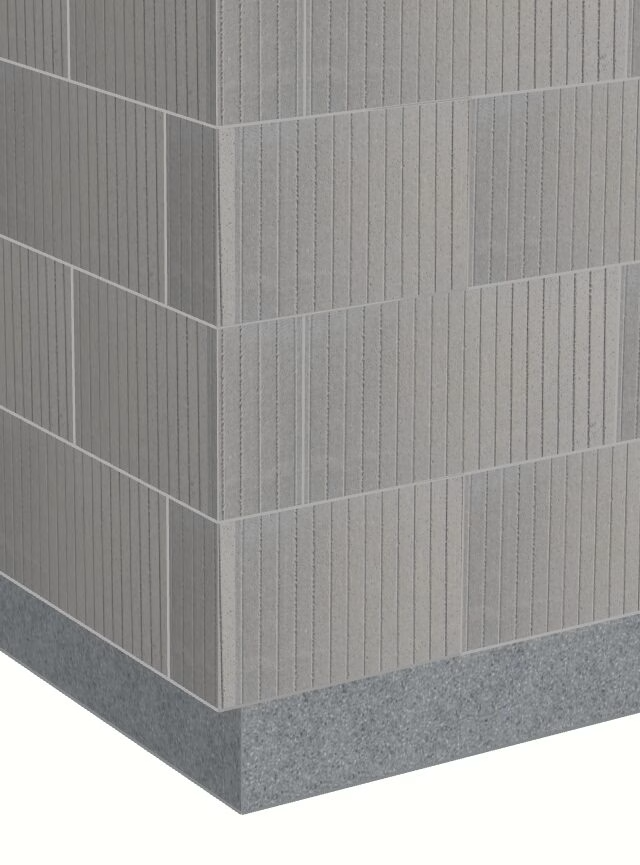

Angle externe
Deux blocs et une pièce d’angle (ici angle gauche) forme l’angle.
Alterner les angles gauches et droits pour une construction en joints croisés.
Le bloc d’angle est découpé pour le passage du chaînage et béton. Cette découpe est réalisée sur chantier.
Angle interne
Deux blocs forment un angle interne.
Le bloc d’angle (ici angle gauche) fourni par Fixolite ne possède pas d’ouverture pour béton.
Une découpe dans le polystyrène du bloc d’angle est nécessaire. Ici, découpe à 12,5 cm du bord pour le bloc de 37,5 cm (HI 38/12+22) :
50 – 37,50 = 12,50 cm.
Cette découpe est réalisée sur chantier.
Angle interne et ouverture
Réaliser l’ouverture avec des pièces d’angle (ici pièces d’angle droit).
Les découpes d’angles gauche et droit sont en alternance pour une construction en joints croisés.
Le schéma représente un angle interne avec finition pour une ouverture (ici une porte).

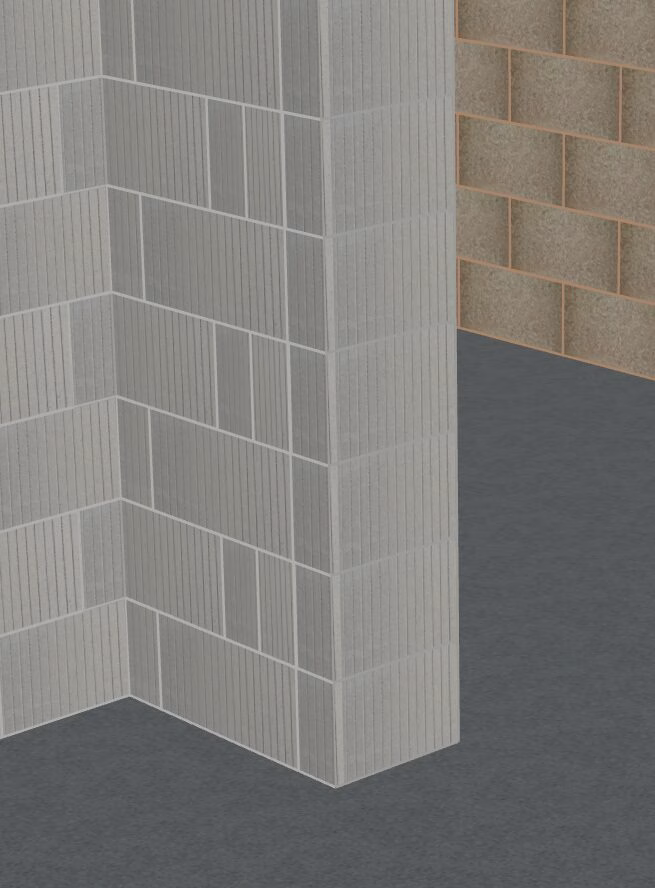

Angle externe, angle interne et ouverture
Ouverture avec isolant additionnel
Ajuster la hauteur de l’ouverture par découpe de tranches de bloc (ici découpe à 15 cm). Les tranches peuvent être coupées sur chantier ou en usine à la demande.
La pause d’un linteau n’est pas nécessaire dans toutes les configurations. Ici, pas de linteau mais dans ce cas, la pose d’un chaînage entre les deux rangées de blocs au dessus de l’ouverture est obligatoire.
Les côtés latéraux sont garnis de pièces d’angles.
(vue extérieure)

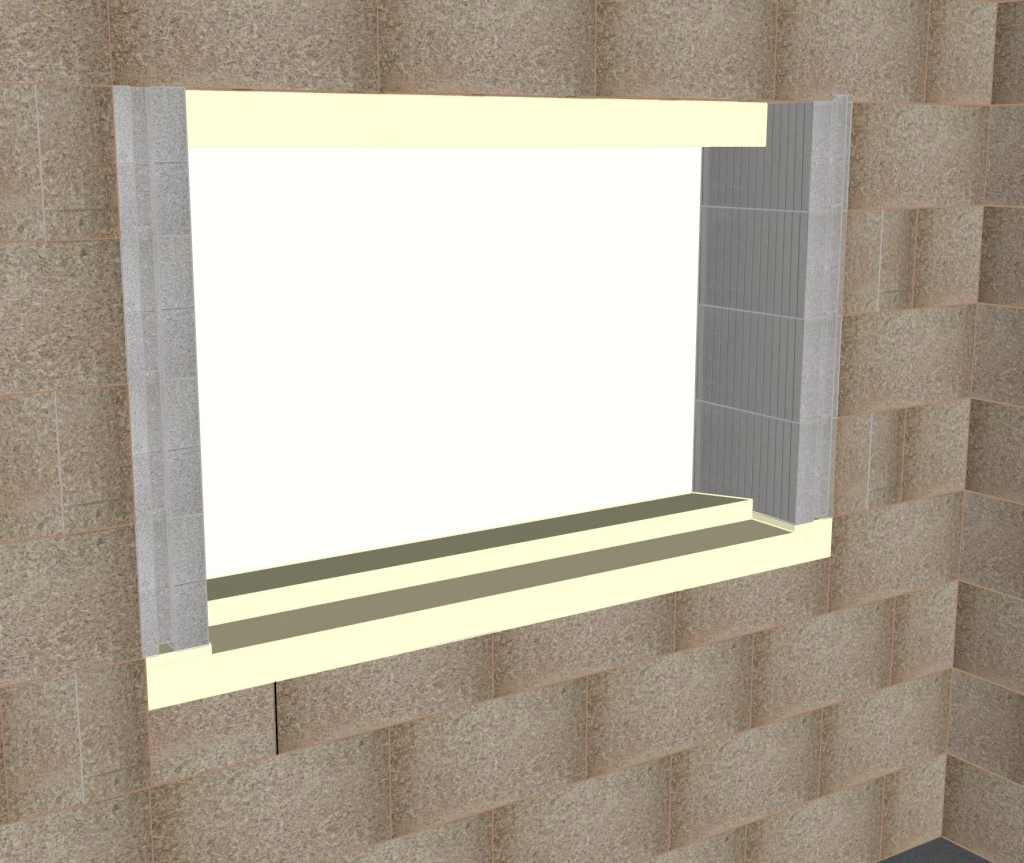

(vue intérieure)
Isolation avec le radier
Placer les blocs avec la partie isolation dépassant du radier. Pour éviter les ponts thermiques, prolonger l’isolation Fixolite, au niveau du radier, avec des panneaux en XPS.
Les blocs Fixolite peuvent être enfuit dans le sol. Devant les blocs et l’isolant XPS, toujours placer une membrane d’étanchéité (élastomère) doublée éventuellement d’une membrane drainante alvéolée.
